友發螺旋鋼管技術條件
友發螺旋鋼管技術條件解析

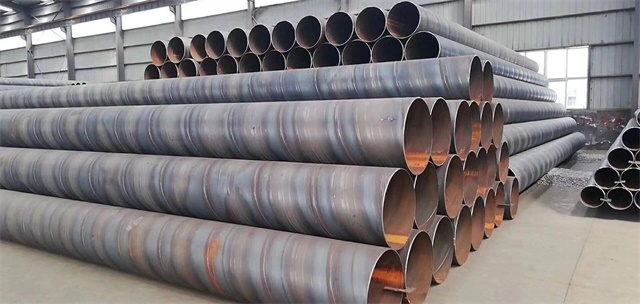

螺旋鋼管(SSAW，Spiral Submerged Arc Welded Pipe)是友發集團的核心產品之一，廣泛應用于油氣輸送、水利工程、市政建設等領域。以下從技術標準、生產工藝、質量控制、性能指標等維度，全面解析友發螺旋鋼管的技術條件。
一、友發螺旋鋼管技術標準
友發螺旋鋼管嚴格遵循以下國內外標準，確保產品符合工程需求：
| 標準類別 | 標準編號 | 適用范圍 |
|---|---|---|
| 國際標準 | API 5L（美國石油學會） | 石油、天然氣輸送管道 |
| 國家標準 | GB/T 9711（中國） | 石油天然氣工業管線輸送系統用鋼管 |
| 行業標準 | SY/T 5037（中國） | 普通流體輸送用螺旋縫埋弧焊鋼管 |
| 企業標準 | Q/12YF 001-2023（友發） | 高于國標，定制化技術要求 |
友發特色：
執行API 5L PSL2級標準(行業最高等級)，滿足高壓、低溫、腐蝕性介質輸送需求。
企業標準Q/12YF 001-2023在焊縫韌性、防腐性能、尺寸精度等方面較國標提升10%~15%。
二、生產工藝與關鍵技術
友發螺旋鋼管采用雙面埋弧焊(DSAW)工藝，核心流程如下：
| 步驟 | 技術要點 | 友發優勢 |
|---|---|---|
| 鋼板預處理 | 矯平、除銹（Sa2.5級）、邊緣銑削（坡口角度30°~35°） | 意大利FICEP預處理線，鋼板平面度≤1mm/m，坡口精度±0.5°。 |
| 成型 | 三輥彎板機螺旋成型，螺距精度±1mm，直徑公差±1%D（D為外徑） | 友發專利的“漸進式成型技術”，減少殘余應力，避免焊縫開裂。 |
| 預焊 | 氣保焊（GMAW）定位焊，焊縫長度50~100mm，強度≥母材80% | 林肯電氣焊機，定位焊速度提升30%，確保后續埋弧焊穩定性。 |
| 埋弧焊接 | 雙絲埋弧焊，焊接速度0.5~1.5m/min，焊劑回收率≥95% | 美國林肯埋弧焊系統，焊縫熔深≥80%壁厚，-20℃沖擊功≥34J（縱向）。 |
| 擴徑 | 機械擴徑（壓力≥100MPa），直徑公差±0.5%D，圓度誤差≤1%D | 友發全液壓擴徑機，消除內應力，提升管材圓度。 |
| 防腐處理 | 3PE防腐（環氧底漆+膠粘劑+聚乙烯外護層），厚度≥2.5mm | 意大利BREDERO SHAW防腐線，防腐層附著力≥100N/cm，耐化學腐蝕性能優異。 |
關鍵技術參數：
壁厚范圍：6~40mm(可定制超厚壁管)。
外徑范圍：Φ219~Φ3620mm(覆蓋主流工程需求)。
焊縫余高：≤1.6mm(符合API 5L要求，減少流體阻力)。
三、質量控制與檢測
友發螺旋鋼管實行全流程質量管控，檢測項目覆蓋原材料、生產過程、成品：
| 檢測項目 | 檢測方法 | 友發標準 |
|---|---|---|
| 原材料檢測 | 光譜分析、拉伸試驗、沖擊試驗 | 化學成分偏差≤±0.02%，力學性能達標率100%。 |
| 焊縫檢測 | 超聲波探傷（UT）+ 射線探傷（RT） | 缺陷檢出率≥99.9%，焊縫質量達PSL2級。 |
| 尺寸檢測 | 激光測徑儀、游標卡尺 | 外徑公差±0.5%D，壁厚公差±12.5%T（T為壁厚）。 |
| 水壓試驗 | 試驗壓力1.5倍設計壓力 | 保壓≥10秒，無滲漏、無變形。 |
| 防腐層檢測 | 電火花檢漏儀、剝離強度測試 | 防腐層漏點率≤0.1個/m2，剝離強度≥100N/cm。 |
友發特色：
100%探傷檢測：采用德國GE探傷設備，確保焊縫無裂紋、未熔合等缺陷。
在線監控系統：實時采集焊接電流、電壓、速度等參數，異常自動報警。
四、性能指標與應用場景
1. 力學性能
| 指標 | 友發標準 | 國標要求 |
|---|---|---|
| 抗拉強度 | ≥415MPa（Q235B母材） | ≥400MPa |
| 屈服強度 | ≥235MPa（Q235B母材） | ≥235MPa |
| 沖擊韌性 | -20℃沖擊功≥34J（縱向） | -20℃沖擊功≥27J |
防腐性能
3PE防腐層壽命：≥30年(中性土壤環境)。
耐化學腐蝕：可抵抗pH值3~12的介質侵蝕。
3. 應用場景
油氣輸送：長輸管線(如西氣東輸工程)。
水利工程：引水管道、跨海輸水工程。
市政建設：城市供熱、排水管道。
五、友發螺旋鋼管與其他廠家的對比
| 指標 | 友發集團 | 普通廠家 | 行業標桿（如寶鋼） |
|---|---|---|---|
| 焊縫質量 | PSL2級，-20℃沖擊功≥34J | PSL1級，-20℃沖擊功≥27J | PSL2級，-20℃沖擊功≥41J |
| 防腐壽命 | 3PE管≥30年 | 3PE管20~25年 | 3PE管≥35年 |
| 尺寸精度 | 外徑公差±0.5%D | 外徑公差±1%D | 外徑公差±0.3%D |
| 交貨周期 | 常規規格≤15天 | 常規規格≥20天 | 常規規格≤10天 |
| 價格水平 | 中等（性價比高） | 低（質量不穩定） | 高（高端市場） |
六、友發螺旋鋼管的定制化服務
非標規格：
可生產超厚壁管(壁厚>40mm)、大口徑管(Φ>3620mm)。
例如：為某跨海工程定制Φ4064×32mm Q345B螺旋鋼管，交貨期≤20天。
特殊防腐：
提供環氧煤瀝青、熔結環氧粉末(FBE)等防腐方案。
例如：為化工園區定制耐酸堿FBE防腐管，防腐層厚度≥400μm。
快速響應：
全國10大生產基地，就近供貨，縮短運輸時間。
總結
友發螺旋鋼管以高焊縫質量、長防腐壽命、高尺寸精度為核心優勢，適用于高壓、腐蝕性介質輸送場景。其技術條件符合API 5L PSL2級標準，且在定制化服務、交貨周期上表現突出。
建議：
常規項目：選擇友發標準螺旋鋼管，性價比高，供貨穩定。
高端項目：選擇友發PSL2級產品，確保安全性和耐久性。
緊急需求：友發全國基地可快速響應，縮短交貨周期。
如需了解具體規格的技術參數或定制方案，可直接聯系友發集團技術部門(官網查詢聯系方式)。
